プラットホームの段差を環境に優しいエアーバックで解消
空気の力で上昇するエアーバック式のドックレベラー。
プラットホームの段差を無くし、スムーズにトラックの荷台へフォークリフトや台車を誘導させます。
スムーズな昇降に特化したシンプル構造のため故障が少なく、メンテナンスコストを抑えます。
プラットホームの段差を無くし、スムーズにトラックの荷台へフォークリフトや台車を誘導させます。
スムーズな昇降に特化したシンプル構造のため故障が少なく、メンテナンスコストを抑えます。
製造は米国のライトハイト社。
ジャロックは米国ライトハイト社の国内総販売元です。
ジャロックは米国ライトハイト社の国内総販売元です。
ジャロック×RITE-HITE ドックレベラーの特長
ANSI認証取得の壊れにくい構造
長く安心・安全にご使用いただけます。
スムーズな移動が可能
ヒンジに独自の2点式クラウンコントロールを搭載。
他社製品と比べてドックレベラーとトラック間の移動の際のがたつきや衝撃が少なく、平面走行時と同じような入出庫作業が可能。
なめらかなリップ部分
他社製品と比べてよりスムーズな動作性を実現。
POINT
エコと優れた耐久性を両立
プラットホームのない物流倉庫におけるコンテナ等の荷積み、荷降ろし作業に最適です。
タワー式エアーバッグを採用
タワー式エアーバックは、脱着可能で清掃がしやすく作動油の交換が不要。
パンクしにくくメンテナンスコストが安く済みます。
耐久性◎、ミスを防ぐシンプル構造
レベラー自体も米国工業規格ANSIの認定を受けており、耐久性に優れた構造となっています。
ボタン一つで操作可能なので、操作ミスや作業中の事故防止にも繋がります。
POINT
オプション『セーフティリップ』機能でフォーク落下を防止
荷積み完了後、閉じたドックレベラーからフォークリフトの落下を防止するオプションガードです。
ガードの高さは130mm、180mmに対応しています。
製品情報
| 用途 | ・工場、倉庫、物流関連施設などの搬出入口（ドック）の段差解消 ・トラックの荷台へスムーズにフォークリフトや台車を誘導させます。 |
|---|---|
| 特長 | ・空気の力でエアーバッグが膨らみ、レベラーが上昇します ・米国工業規格ANSIの認定を取得した耐久性に優れたモデル ・ボタン一つで操作可能 ・シンプル構造のため故障頻度少、メンテナンスコスト少 |
| ご注意 | ・耐荷重は製品選択時の目安としてご検討ください。 ご採用の際は通過時の総重量及び日々の使用回数を加味してご提案致します。 ・規格寸法製品ですので、個別設計は出来ません。規格表一覧をご覧ください。 |

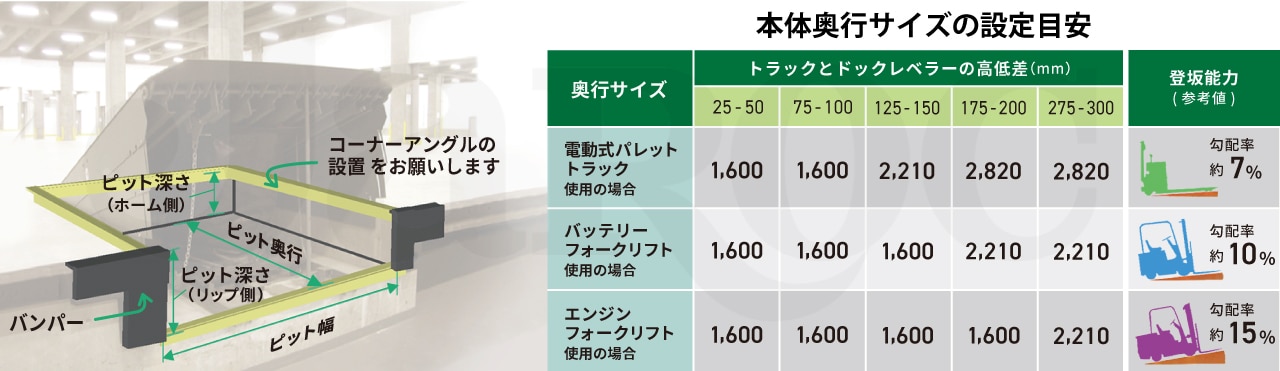

仕様・図面一覧
| エアー式ドックレベラー規格表 | ||||||
|---|---|---|---|---|---|---|
| タイプ | 本体 | ピット | 深さ（mm） | 図面ダウンロード | ||
| 幅（mm） | 奥行（mm） | 幅（mm） | 奥行（mm） | |||
| 6'×6' | 1,830 | 1,600 | 1,880 | 1,600 |
リップ側 ホーム側 |
 |
| 6'×8' | 1,830 | 2,210 | 1,880 | 2,210 | |
|
| 6'×10' | 1,830 | 2,820 | 1,880 | 2,820 | |
|
| 7'×6' | 2,110 | 1,600 | 2,160 | 1,600 | |
|
| 7'×8' | 2,110 | 2,210 | 2,160 | 2,210 | |
|
| 7'×10' | 2,110 | 2,820 | 2,160 | 2,820 | |
|
| 電気容量 | 単相：200V 50/60Hz | |||||
| 耐荷重 | 6,000kg / 9,000kg | |||||
ドックレベラー操作方法
（１）コントロールボタンを押すとドックレベラーが上昇。一番上まで押し続けます。
一番上まで上昇したらリップが開きます。
コントロールボタンを離すとドックレベラ―は自動的に下がりトラック荷台に着床します。
（※ドックレベラーのリップがしっかりとトラックの荷台に接触していることを確認してください。）
一番上まで上昇したらリップが開きます。
コントロールボタンを離すとドックレベラ―は自動的に下がりトラック荷台に着床します。
（※ドックレベラーのリップがしっかりとトラックの荷台に接触していることを確認してください。）
（２）積み下ろし作業が終わったら、コントロールボタンを押しドックレベラーを持ちあげます。
リップが閉じるのでそのままボタンを離すとレベラーが下がり、原点位置に格納されます。
リップが閉じるのでそのままボタンを離すとレベラーが下がり、原点位置に格納されます。
（３）レベラーが完全に格納されているのを確認しトラックを発進させます。
ドックレベラー 関連商品
荷積み・荷降ろしの際に、トラックのバンパーをつかみトラックの誤発車やクリープ現象による事故を防止する安全装置です。
倉庫や工場の搬入口と、トラックやコンテナーとを隙間無く密着させます。屋外と屋内の空気の流出入を防ぎ、室温を一定に保つのに役立ちます。
また雨風・埃・害虫の侵入もカットできますので、クリーンな環境を必要とする場所に最適です。
メンテナンスサービス『KENSHIN』のご案内
ドックレベラーを安全にお使いいただくため、定期的なメンテナンスを推奨しています。
ジャロックでは総合メンテナンスサービスとして『KENSHIN（ケンシン）』を併設。製品の導入からアフターケアまでトータルでサポート致します。
＞＞『KENSHIN』はこちら
よくある質問
ドックレベラーの各タイプの特徴を教えてください。
エアー式：駆動部品がエアーバック一体型となっているため、故障時の交換が簡単です。
油圧式 ：油圧により上下させる動力源の仕組みを持って、大型タイプも選べます。
機械式 ：バネの力を使って立ち上げる手動式になります。
設置工期はどのくらいですか？
設置台数が1台の場合、工期は1～2日です。詳細はお問い合わせください。
トラックの方がプラットフォームの高さより低い場合は使用できますか？
使用可能です。プラットフォームからリップ上下300㎜範囲の可動域です。
製品の保証期間はありますか？
納品日から1年間となります。
安全にご利用いただくため、定期的なメンテナンスを推奨しています。 当社の『KENSHIN』サービスにて定期点検の対応が可能ですので、併せてご検討ください。
法定点検はありますか？
法定点検は義務付けられていませんが、機械を正常な状態に保つため年1回程度の定期点検を推奨しております。
