「ローラーレス」「傾斜レス」のボタン1つで入出庫が可能なパレットストレージラックシステム

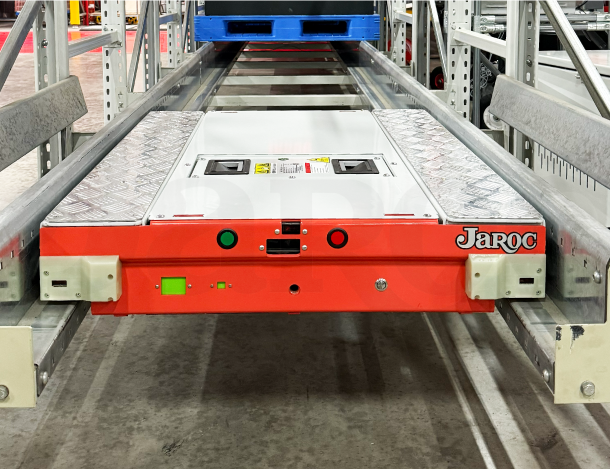

水平流動レール格納システム「シャトルランナー」
“ローラーレス” “傾斜レス” でシャトルがリフト機能と搬送機能を併せ持ち、パレットを持ち上げ所定の場所まで自走、高密度保管化を図ります。
食料品、飲料、資材、完成品などの少品種多量のパレット保管に最適です。

 シャトルランナーは、ジャロックの登録商標です。

「SHUTTLE RUNNER」 商標登録第5830380号

「シャトルランナー」  商標登録第5830381号



製造はイタリアAUTOMHA社。

ジャロックはイタリアAUTOMHA社AUTOSATの日本販売総代理店です。

MOVIE
POINT

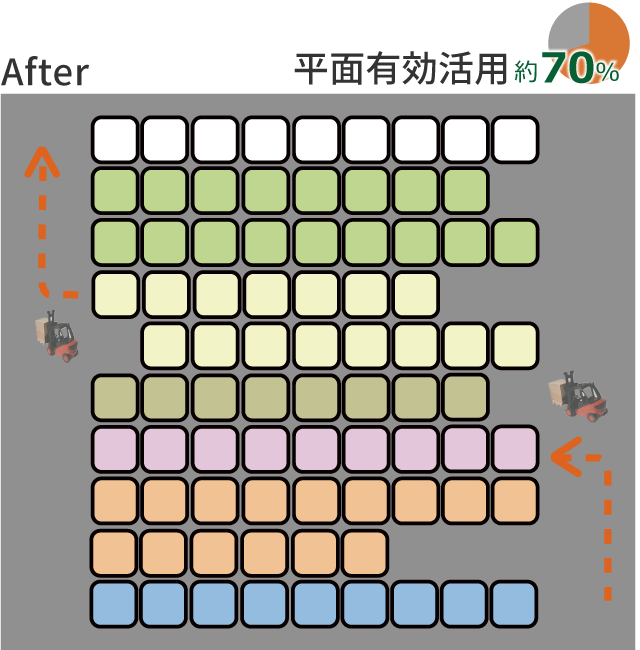

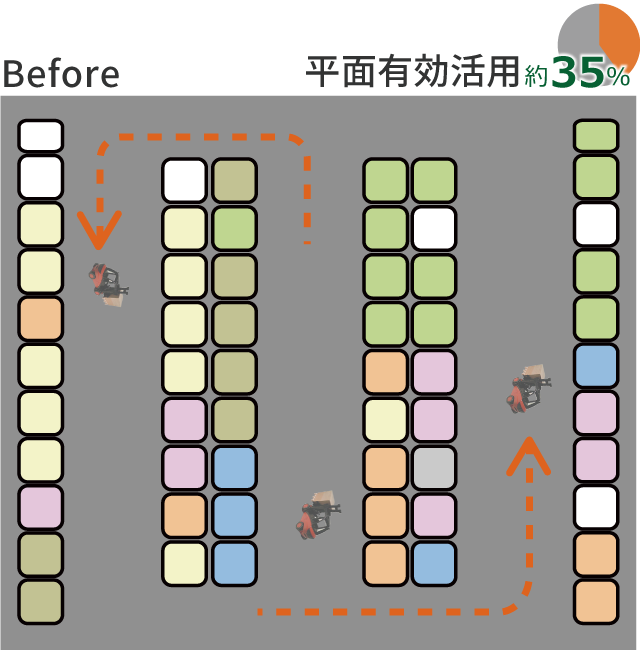

必要間口にシャトルをセット。上部空間活用で格納効率をUP

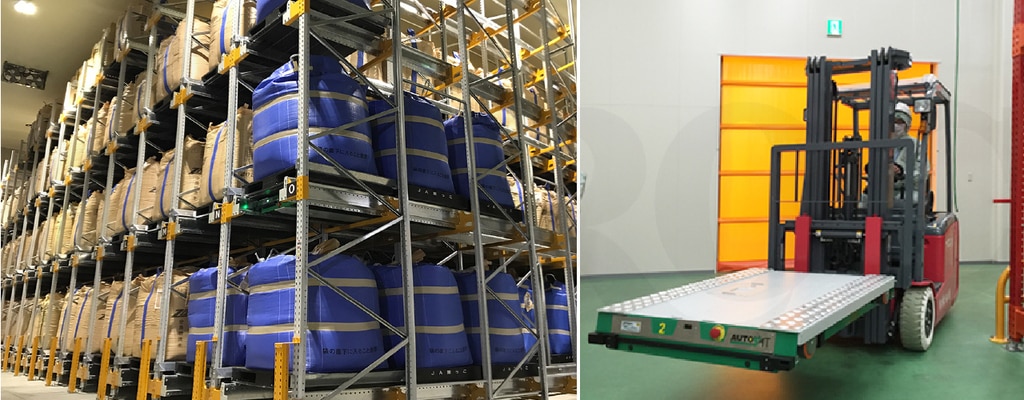

シャトルランナー 上部空間保管

シャトルランナーは、商品の大量保管において保管効率・作業効率を極限まで高めたラックシステムです。

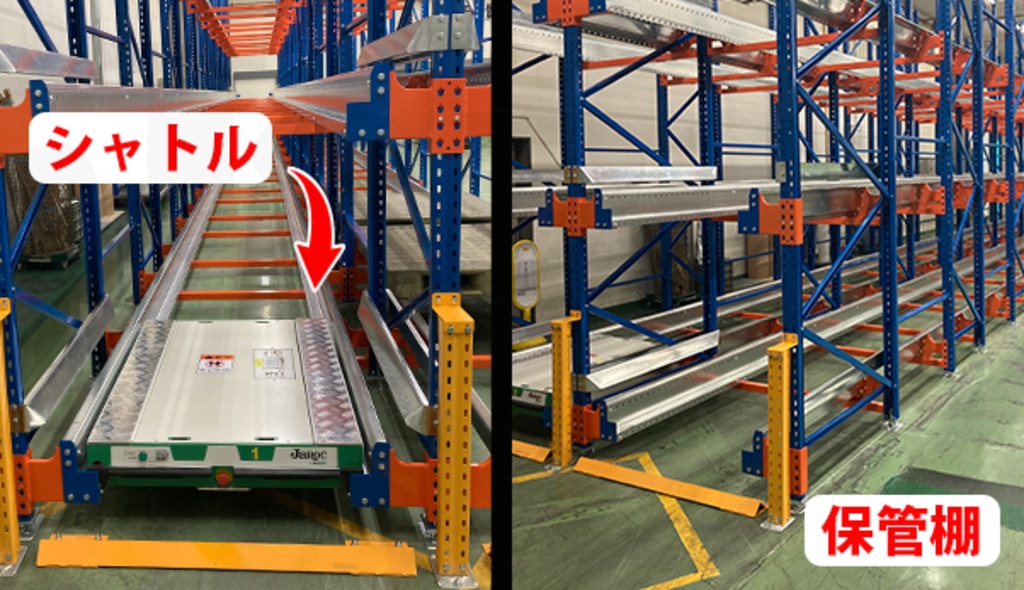

移動ラックのような大掛かりな間口移動はせず、必要間口にセットした「シャトル」がパレットの入出庫搬送をするため、より大量の保管スペースを確保でき、保管効率を最大化します。

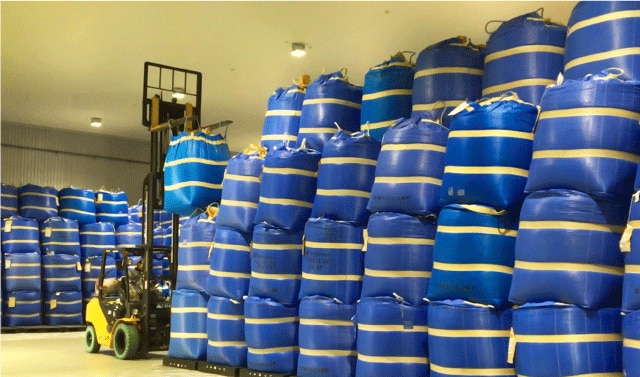

フレコン(フレコンバッグ)を平積みで保管している倉庫は特に効果的で、上部空間を活かして整然保管できるだけでなく、今まで複数人で行っていた「はい付け」「はい崩し」といった危険な作業も解消されます。

シャトルは使用する間口のレーンに移動することで運用が可能です。入出庫フォークマンの数だけで運用することが出来るため、シャトルが1台あれば広い倉庫をフォークリフトで往復する回数も減り生産性の向上や、人件費の削減にも効果を発揮します。
連続入出庫機能も搭載されており、ボタン一つで作業を止めることなくスムーズな運用を行うことが可能です。
他のストレージ式システムと比べ、イニシャルコストやランニングコストが少ないことも魅力の一つです。

POINT

傾斜レスでパレット同士の衝突、荷崩れの心配なし

ローラーコンベアなどのストレージラックでは、運用の利便性の高さがある中、傾斜ローラーによるパレット同士の衝突、荷崩れ、ラック内部での停滞などによるトラブルの可能性があります。

シャトルランナーは傾斜が一切必要としない為、それらの心配がありません。

また、シャトルランナーは先入れ先出し、先入れ後出しの両方に対応可能です。
お客様の運用に最適なレイアウトをプランニング、ご提供します。

傾斜レス パレットストレージ
  • 先入れ後出し

    【先入れ後出し運用】

  • 先入れ先出し

    【先入れ先出し運用】

POINT

Wパレット対応『ツインシャトル』実績あり!

1つの間口に2つのパレットを同時並走させる『ツインシャトルラックシステム(特許出願中)』(Wパレット仕様)も実績がございます。
ビールパレット※(900mm×1100mm)を4本爪のダブルフォークで運用されるお客様のご要望から生まれた本仕様は、2台のシャトルを連動させ、作業効率を最大化させます。導入をご希望されるお客様は、是非ご相談ください。
※ビールパレット・・・一般社団法人Pパレ共同使用会に加盟するビール9型プラスチックパレット(略称:Pパレ)

【特許出願中】
特許出願日 : 平成28年8月31日
公開番号 : 特開2018-34968
発明名称 : ツインシャトルラックシステム

MOVIE
POINT

冷凍冷蔵倉庫対応も可能

コールドストレージ

シャトル及びリモートコントローラーは−30℃まで対応可能です。日本が得意とするコールドストレージには最適なシステムと言えます。

※コールドストレージ対応をご希望の場合は、お問合せの際にお伝えください。

POINT

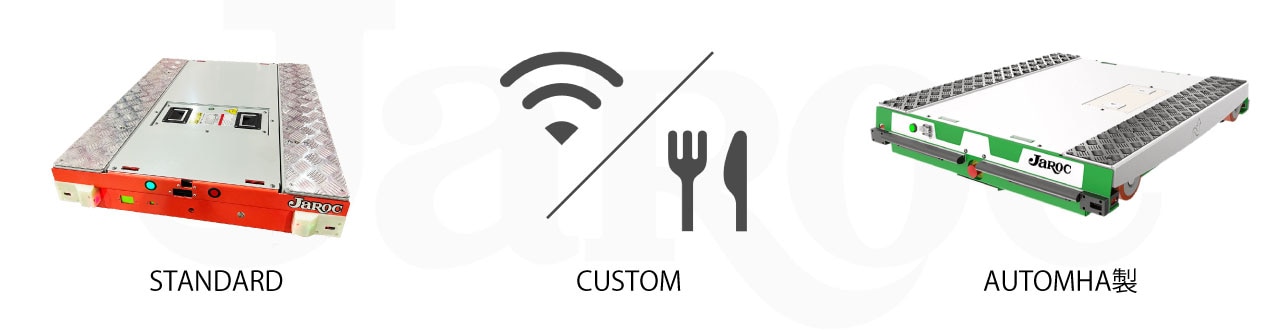

モデルラインナップ

【STANDARD】一番ベーシックなタイプです。
常温倉庫用のSTモデルと、冷凍倉庫用のBZモデルがあり、BZモデルは-30℃まで対応が可能です。



【INOX】 ステンレス鋼(100%使用)のモデルです。
湿気やサビに強いため食品部門で必要とされている衛生基準を維持させるのに有効です。



【Wi-Fi】 PDAやAGVとのWi-Fi通信機能を備えたセミオート・バッテリー駆動シャトルです。
通常リモコンも付属するため従来通りのオペレーションも可能です。

シャトル ラインナップ

製品情報

用途

多量少品種のパレット商品を扱う物流倉庫用。
□ 製造工場 □ 資材倉庫 □ 冷凍冷蔵倉庫 □ 備蓄倉庫 □ 物流センター □ 配送センター



・上部空間を活用した高層ラックで保管効率を最大化させます。
・フレコン(フレコンバッグ)のはい付け、はい崩し作業を廃止し、安全で効率的な保管運用を可能にします。
・シャトル搬送でフォークリフト作業を軽減し、生産性向上や人件費削減に。
・完成した商品の徐冷期間や食料品のエージング工程など、製造工程での一時保管場所に。

特徴

・同形状パレットの大量保管に最適です。
・フォークリフト、スタッカークレーン、ストレージコンベアの代役を一台のシャトルが行う画期的なラックです。
・BCP(事業継続計画)対策にも適しています。
・堅牢なフレームとラチス構造により、地震の揺れにも強い設計となっております。
・現場調査を行い無料で作図プランニングをさせていただきます。平面図と3Dの鳥観図を合わせてご提案するため、完成イメージがしやすいです。
・年1回の定期メンテナンス契約を任意でご契約いただくことで、アフターサポートを実施いたします。

ご注意

※ バッテリー式。5時間充電で6~8時間走行可能
※ 同一サイズのパレット運用が必要

シャトルランナーの製品詳細スペックは、カタログをダウンロードしてください。





事例動画紹介

【JA栗っこ様 導入事例(2分22秒)】

【飲料保管倉庫様 導入事例(1分21秒)】

雑誌で紹介されました!

【雑誌 マテリアルフロー2017年8月号掲載事例】

  • 【雑誌 ロジガイ2019年号掲載事例】

  • 【雑誌 クレーン2019年9号掲載事例】

カタログDLはこちら
ショールームでも見学可能

ジャロックショールームにて見学をご希望される方は、その旨をお電話かお問合せフォームにてお伝えください。見学の日時に関しては、ご希望の日程をお知らせくださいませ。
