パイプシューター（フローラック）

自由設計・充実の搬送アイテムで、最適なパイプシューターを実現。導電対応も可

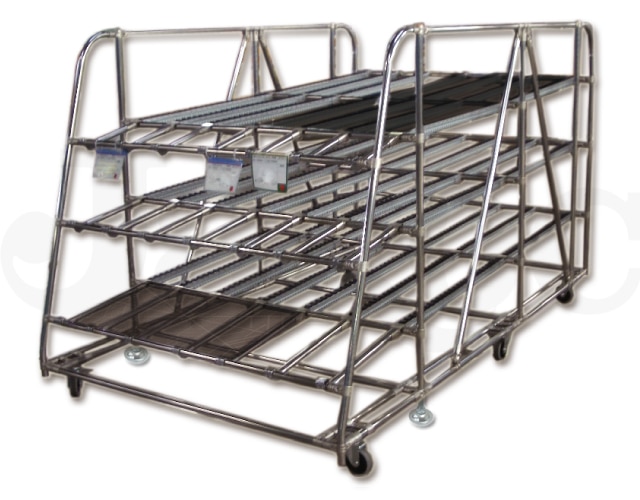

製造業の工場現場カイゼンに欠かせない、プラコン（プラスチックコンベア）による傾斜付のラック「パイプシューター」。
「搬送工程を短縮したい」「パーツ補給を簡略化させたい」・・・現場カイゼンの要望はつきません。
ジャロックはニコパイプを通じてそのような現場の思いをカタチにします。

POINT

カスタマイズ・組み立て自由な“ニコパイプ＆ジョイント”で設計

ジャロックのパイプシューターは、パイプ/ジョイント/キャスターなどを組み合わせ、作業台/ラック/台車などの多彩なアイテムを自由自在に組立・分解する事が可能な、弊社オリジナルのNICOPIPE(ニコパイプ)®シリーズで設計・製作いたします。
ライン工場の組み立て部品供給や先入先出、工程間搬送、大型（ロング）シューター製作など幅広い実績がございます。
　

★NICOパイプとは？

高耐食溶融メッキ銅板『ZAM』を使用したオリジナルのスチールパイプです。
日本の厳しい基準をクリアした高い品質を持ち、従来の樹脂コーティングパイプに比べ静電気による埃付着や廃棄時の手間・コストが低く、耐久性、防錆性に優れています。

▶▶NICOパイプ＆ジョイントについてはこちら

POINT

選べる搬送アイテム

バケット・ケース等、搬送物のサイズや重さ、材質や状態に合わせてベストな搬送アイテムをお選びいただけます。
詳しくは下記、各種カタログをご覧ください。

ジャロックの「パイプシューター」カタログはこちら

カタログをダウンロード

部材単位で掲載された
「ニコパイプ＆ジョイント」カタログはこちら

カタログをダウンロード

●コロコンローラー　（プラコン、プラスチックコンベア）

最も汎用性が高く、一般的に使われているのがコロコンローラーです。
搬送物や寸法に合わせて種類をお選びいただけます。

通常タイプ

幅広タイプ(重量物に)

低床タイプ（実のみ搬送に、低振動に）

●スライダーボード

プラコン特有のカラカラという音が鳴らず、比較的静かに搬送が可能です※。
シューター以外でも幅広いシーンでご活用いただいています。

≫ スライダーボード製品情報はこちら

※シューターに使用する場合は別の部材との組み合わせが必要になります。詳しくはお問い合わせください。

●実のみスライダー　（前出しローラー）

軽量物搬送、工場小型部品の搬送に適した小さなローラーが付いているタイプです。
実のみ状態の搬送物におすすめです。

●スライドパイプ

手で押す・引く用の運用に適しています。
コロコンローラーで滑ってきた搬送物の減速にも使用できます。

POINT

特殊な仕様に適合したアイテムも充実

たとえば静電気を嫌う生産ライン、組立ライン、作業環境では、ニッケル製ジョイントや導電性のプラコン・プラダンなど、導電対策アイテムのみでシューターを製作することが可能です。また、スチールパイプより軽量で、加工が容易なアルミパイプ＆ジョイントで製作することも可能です。
充実のラインナップから、用途に合わせてご選択ください。

導電性素材で製作したシューター

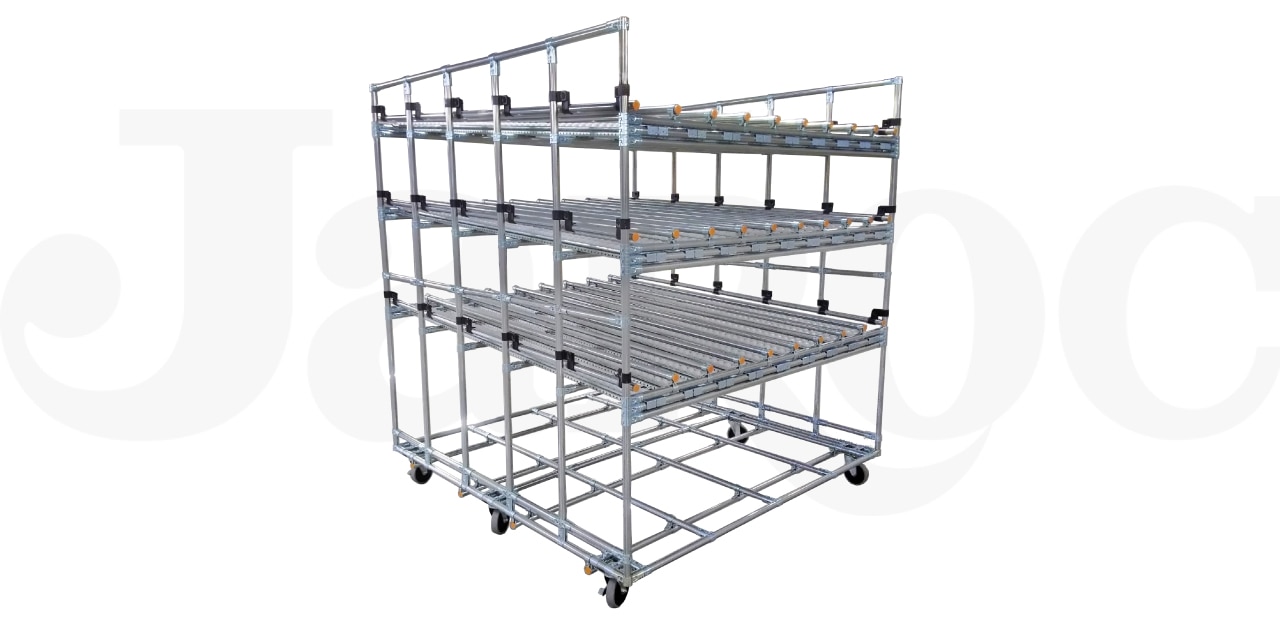

アルミ部材で製作したシューター

オンラインストアでも購入可能

一部の部材はジャロックオンラインストアでも購入できます。
使用する部材は弊社からもご提案可能ですので、最適な仕様をお探しの際はお問い合わせ下さい。
　

ジャロックの「パイプシューター」カタログはこちら

カタログをダウンロード

部材のストック・買い足しにもおすすめ

オンラインストアを見る

POINT

オリジナル図面無料サポート

イメージが具体的に出来ていない場合や、ポンチ絵が描けない場合でも、是非ご相談ください。
お客様のご要望を元に、作業しやすいよう現場に合わせた製作を設計から対応いたします。
その際、無料3D図面で導入前に完成イメージを確認できるため、安心してご導入頂けます。

製品情報

用途	・自動車製造等、組立て現場作業者への部品供給に・先入れ先出しの徹底に・ピッキング作業での生産性アップに・組立て生産台からの完成品出荷に・作業工程間でのコンテナなどによる搬送に
特徴	・段数、高さ、間口などご要望に合わせて制作・各種ジョイント、ローラーなどとの組み合わせにより、無限の自由設計が可能・キャスターを付ければラインの変更による移動も柔軟に対応・作業効率を上げ現場の「見える化」にも活躍・アルミ部材での製作可能・無人台車との組み合わせ可能
ご注意	・NICOパイプで製作の場合、パイプ径、ジョイント径は28φに限定されます。
