リボリューションファン(HVLSファン)

エネルギーコスト低減の空気循環装置【工場・倉庫の熱中症対策&暑さ対策に】

リボリューションファン
ジャロックのリボリューションファンは直径最大7メートル。
大型ファンを低速回転することにより、大容量の空気を循環させることができます。一台で約2000平方メートルの空間をカバーします。
これにより夏、冬の倉庫、工場の現場の作業環境を改善、冷暖房のエネルギーコスト削減、CO2排出量の削減、空間内の温度・湿度を一定に保つことができます。
ジャロック
製造は米国のライトハイト社。ジャロックは米国ライトハイト社
リボリューションファン(HVLSファン)の国内総販売元です。
MOVIE

POINT

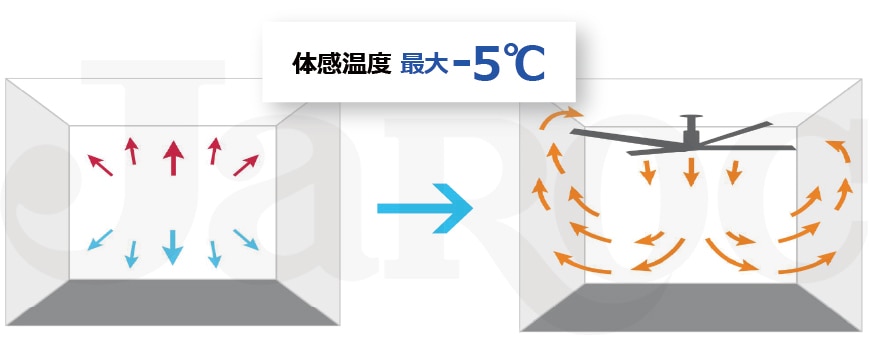

ドライヤーと同じ電気代で、扇風機50台分の風力効果!

直径最大7メートルのリボリューションファン。
大風量の容量の空気を低回転に循環させ、一基で約2000平方メートルの空間をカバーします。
これは、従来の扇風機なら50台は必要な広さです。

従来型のファンは、小型の羽根に角度をつけ空気抵抗を起こし、高速回転により強制的に空気を送り出します。
そのため大型化できず、工場や倉庫などの広い空間では台数を多く配置しなければならないうえ、空間全体をカバーする空気循環を起こすこともできません。
風力効果

リボリューションファンは、流体力学を応用し、航空機の翼に似た断面形状を採用することで、空気抵抗ではなく、羽根の上下を通る気圧差によって生じる「揚力の反作用」で気流を生み出します。



そのため回転時の乱流と空気抵抗が少なく、より少ない電力で静かに運転することができます。(1時間の消費電力がわずか数十円。→ドライヤーと同じくらい!



制御ボックスにはコンバータモーターが一台設置され、運行速度を7段階で自由にコントロールすることができます。



風力効果

POINT

夏場と冬場の効果

■夏の効果(倉庫・工場内の暑さ対策や熱中症対策)

夏季期間に、有効温度を下げることを通して、労働者の生産効率、作業環境を向上させることができます。
空気の流速が2から3マイル/1時間である場合、体感温度を最大5度下げることが可能です。
倉庫・工場内の暑さ対策や熱中症対策には最適な商品です。

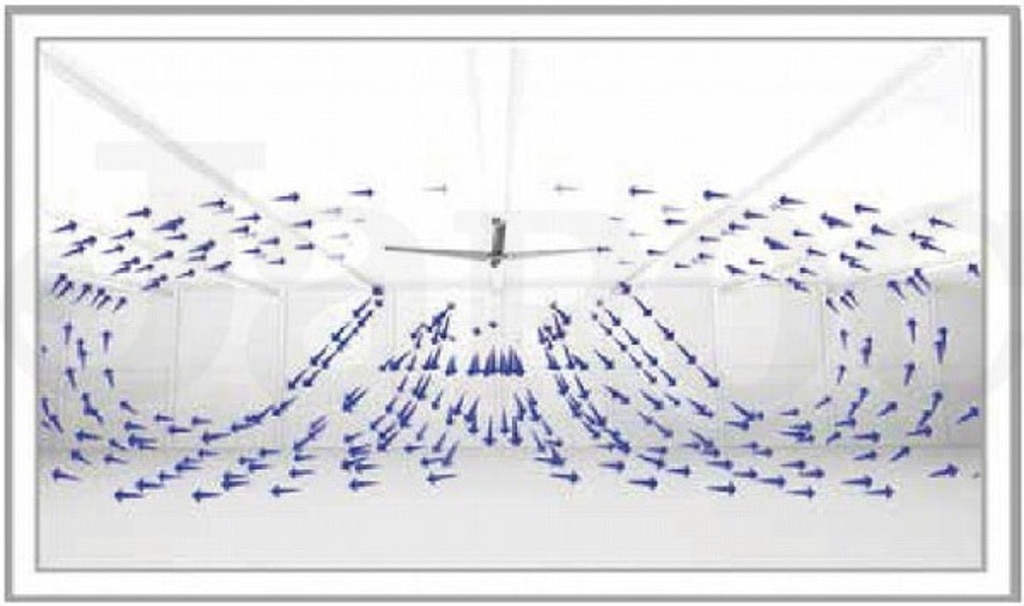

夏の効果
ファンを回した後

■冬の効果(倉庫・工場内の寒さ対策)

温度の低い冬季期間は、リボリューションファン(HVLSファン)は低速状態で運行してください。
天井付近に滞留している温度の高い空気を下向きに吹くことを通し、地面と天井の間の温度を均一化させます。

冬の効果

POINT

様々な害から倉庫・商品を守る

■鳥害
HVLSファンのメリットのひとつは鳥害防止効果です。 格納庫に入った鳥が巣を作って庫内を汚してしまう事があります。 ファンで空気を循環させることで、鳥害が改善されたという事例があります。
■水滴
通気状態の悪いエリアや高湿度のエリアには水滴が発生しやすくなります。 そこに空気を送ることで、水滴から商品を守ります。

■臭いの防止
ドックフードなどを取り扱う工場等での、異臭対策に効果的です。
■床の結露
床面に結露が発生すると人や機械が滑りやすくなります。 リボリューションファンは、天井近辺にたまった暖かい滞留空気を地面に送り結露を防止します。

■食品の損傷予防
同じ製品でも、温度変化のある環境に保管すると 痛んだり損傷したりする恐れがあります。 リボリューションファンは、大風量で倉庫内の空気を循環させることで、倉庫内の温度を均一化させます。
■カビ・錆の抑制
空気を循環させることで、湿気を滞在させずにカビや錆の発生を抑制することができます。
[メカニズム]
ファンが天井付近の暖かい空気を集め、円錐状に床に押し下げます。
押し下げられた空気は水平に空間全体に広がり、温度が均一化されます。
このプロセスによりHVACのコストを20〜30%節約することができます。
メカニズム.

POINT

パネル操作で複数台を同時コントロール可能

旧タイプのウサギとカメのボタンで操作するコントローラーに変わり、液晶パネルの『ファンコマンダー』が登場しました。
ファンコマンダーでは、リボリューションファンをそれぞれ最大6機を含む4つのゾーンにグループ化できます。
ファンは個別制御またはゾーンごとのグループ制御が可能です。

新たにアンテナが追加され、タイマー設定や、アプリによるタブレット端末からの操作も可能となりました。
一部有料オプションが有るため、詳細はお問い合わせください。

POINT

年間保守点検(安全定期診断)

リボリューションファン
リボリューションファン
リボリューションファンの7mタイプは136kg、設置後はシーズンを通じフル回転で使用いただきます。
安全設置し使用後一年を経過した以降、当初の設置状態をキープしているか(ボルトナットに緩みがないか、ワイヤーに緩みがないか、軸が垂直か、羽根が水平か等)の点検・診断を定期的に行うことが現場の安全、安心につながります。
弊社は、地震が多い日本において天井から吊り下げられる大型ファンの取付状態の年一回の点検・検診をお勧めしています。 当社が行う点検内容で同様であればお客様で実施頂くことも可能です。
設置後末永く、現場に安全・安心にリボリューションファンをお使いください。

※保守点検についての詳細はカタログをご覧ください。
※異常がある状態で使い続けたり、ファンが障害物とぶつかる状態で使用をした場合は、保証対象外となります。万が一トラブルがある場合はすぐにご相談ください。

POINT

導入企業で見学することができます

リボリューションファンの効果を実機で体験できる見学を随時受け付けています。現場見学会をご希望のお客様は、お問い合わせフォームより見学希望の旨を明記の上、お問い合わせくださいませ。
リボリューションファン

より詳しくご相談されたい方には、

「2分で書ける簡単ヒアリングシート」を右よりダウンロード、

印刷いただき記入の上、お問い合わせフォームに添付して送付ください



(お急ぎの方はお電話でも受付いたします)

お気軽にご連絡ください 0120-70-3810
メールでのお問い合わせ

製品情報

用途 ・天井高の高い工場・倉庫・店舗・体育館などにおける空気循環装置(シーリングファン)です。
特徴 ・HVLS(大風量・大容量・低回転速度)ファンは空冷・冷却能力に優れ、エネルギーコストの削減、CO2排出量の削減、空間内の空気温度を一定に保ち作業環境の向上に役立つ環境対応商品です。
・安価なコストで広範囲の空気を循環させることができます。
・工場&倉庫内の暑さ対策・熱中症対策に有効です。
ご注意 ・低い天井(4.5m以下)には設置できません。
・自重が最大136㎏(7mサイズ)です。
・天井梁の耐荷重検証が必要になります。
その他

・レンタル、割賦、リース対応もご相談可能です。
→詳しくは営業までお問合せください。

・効率的な設置場所を、風の範囲を記した提案書で提出いたします。
・設置希望場所に梁が無い場合も梁を造作工事し設置可能です。導入事例はこちら

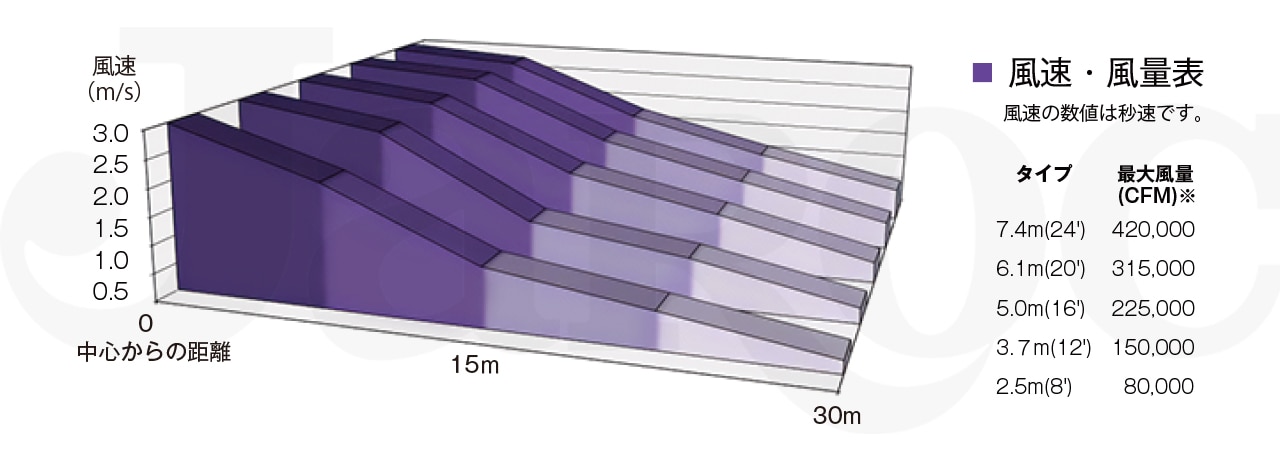

規格
タイプ 直径
7M(24´) 7,320 mm
6M(20´) 6,100 mm
5M(16´) 4,880 mm
3.5M(12') 3,660 mm
2.5M(8') 2,440 mm
電機容量:3 相200V

「ジャロック・安心レンタル」での導入のご案内

2024年2月より、

リボリューションファンをレンタル販売するプラン
『ジャロック・安心リボリューションファンレンタル』を開始致しました。

初期費用は0円で、月額利用(経費処理)が可能なため、リボリューションファンを月々お得にご利用いただけます。



※ご契約期間は5年のプランとなります。

※ご契約には審査がございます。



倉庫内の熱中症対策・湿気対策をお考えの方はぜひご検討下さい。
詳細資料は以下よりダウンロード下さい。






納入事例

倉庫・工場・その他施設に多数の実績がございます。



リボリューションファン事例集でチェック

こちらの「リボリューションファン事例集」にて、リボリューションファン・DDファンの事例をまとめてご紹介しています。
現場のお客様の声やファンの効果なども掲載していますので、カタログと合わせて導入時の参考にぜひご覧ください。








【事例の一部を紹介:三井不動産(MFLP)日野様 内覧会】
MOVIE
テレビでも紹介されました!

15m地点
距離:15m地点
20m地点
距離:20m地点
リボリューションファン使用時/不使用時 気温・湿度表
リボリューションファン使用時不使用時 気温・湿度表

※体感温度はミスナールの計算式(改良版)で求めています。
出典サイト:http://keisan.casio.jp/exec/system/1257417058

ミスナールの計算式
