パイプシリーズ

パイプシリーズ

パイプ&パーツで様々な改善ツールを製作


ジャロックではNICOパイプを始め様々なパイプを取り扱っております。
ジョイントやキャスターなどと組み合わせ、ものづくり現場に役立つ多彩な形状の“カイゼン”ツールを製作。「このスペースに入るようなラックが欲しい」「この寸法の台車がほしい」などの要望へフレキシブルに対応いたします。
製造工場・組立工場・物流センター・農業分野など、幅広い生産現場に導入されています。

POINT

対応ラインナップ

NICOパイプ(ニコパイプ)  >>詳細

錆びにくいZAM※を素材に使用し、耐食性、導電性、耐荷重、加工性能に優れています。 スチールパイプのためリサイクルも容易です。

※ZAM…日鉄日新製鋼株式会社が開発した溶融亜鉛Zn-アルミニウムAI-マグネシウムMg合金めっき鋼板の商品名です。

 用途  工場備品などに
 仕様  φ28×t0.8
 質量  525g/m
 材質  ZAM及び有機皮膜を施した抗張力鋼板
 オンラインストア取扱

ABSパイプ
多くの現場で使用されている樹脂コーディングパイプです。NICOパイプに比べて軽く、コストパフォーマンスに優れています。水にぬれる場所でも使用可能。

※色はアイボリーのみ

 用途  工場備品、台車持ち手などに
 仕様  φ28×t0.7
 質量 475g/m
 材質 SPCC-Hr+ABS樹脂コーディング
 オンラインストア取扱

スーパーNICOパイプ(スーパーニコパイプ)
有磁性ステンレス材を使用したパイプです。クリーンルームなどでもご使用いただけます。



 用途  工場備品、柵、手すりなどに
 仕様  φ28×t0.7
 質量  550g/m
 材質  STS439(ステンレス系素材)
 オンラインストア取扱  無

導電パイプ
帯電防止が必要な場合に最適です。
ニッケル製ジョイントと組み合わせることで導電仕様の製品が製作できます。

※色は黒のみ

 用途  静電気を嫌う生産・組立ラインに
 仕様  φ28×t1.0
 質量  475g/m
 材質  SPCC-Hr+導電性ABS樹脂コーディング
 オンラインストア取扱  無

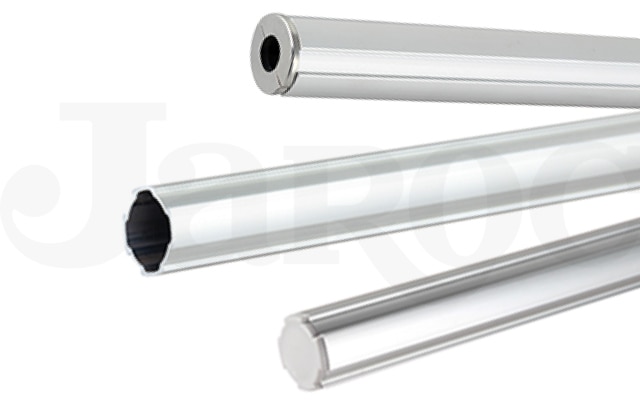

ジャロック アルミパイプ

アルミパイプ  >>詳細
軽く、組み立てのしやすいパイプです。
アタッチメントの種類も多くリサイクルも容易です。



本製品についてはこちらより別カタログをご参照下さい。

 用途  工場備品、台車などに
 仕様  φ28
 材質  アルミニウム
 オンラインストア取扱

POINT

ジョイントと組み合わせて

ジャロックのパイプシリーズは、ジョイントと組み合わせる事でものづくり現場に役立つ多彩な形状の“カイゼン”ツールを自由自在に組立て・分解することができます。

ジョイントの一部はオンラインストアでも購入が可能。
ご不明の際はご相談いただければ最適な仕様をご提案致します。

POINT

図面作成承ります

「アイディアはあるけど形にできない」「図面が作れない…」というお客様でもジャロックは対応可能です。
お客様のご要望を元に、作業しやすいよう現場に合わせた製作を設計から対応いたします。
無料3D図面で導入前に完成イメージを確認できるため、安心してご導入頂けます。

作例

MOVIE

製品情報

用途 ・製造工場、組立工場、ライン生産現場、物流センター、農業分野など
特長 ・詳細は各パイプの項目をご確認ください。
・各種ジョイント、ローラーなどとの組み合わせにより、無限の自由設計が可能です。
ご注意 ・パイプ径は28φに限定されます。

よくある質問

パイプの材質は何ですか?

NICOパイプは高耐食溶融メッキ鋼板『ZAM』となります。

その他については、カタログ(NICOカタログアルミカタログ)をダウンロードかお問合せください。

パイプを指定の長さにカットして納品してもらうことは可能ですか?

対応しております。詳細はお問い合わせください。

サンプルをいただくことは可能ですか?

サンプルは対応しておりません。少量をご購入いただきご確認ください。

組立てを行っていただくことは可能ですか?

可能です。組立て費用が掛かるので、詳細はお問い合わせください。

他社の28Φパイプと互換性はありますか?

28φパイプ自体の互換性はありますが、ジョイントは他社と弊社を組み合わせて使用することはできません。

可能な組み合わせ
・弊社28φパイプ×他社ジョイント
・他社28φパイプ×弊社ジョイント

不可能な組み合わせ
・弊社28φパイプ×(弊社ジョイント+他社ジョイント)
・他社28φパイプ×(弊社ジョイント+他社ジョイント)
