スライドラック／プッシュバックラック

トレー搬送によるシンプル構造のパレットストレージラック

製品カタログを見る Youtubeを見る お客様の声を見る 納入事例を見る
シンプル機構で、大量のパレット保管を実現。「大ロット入庫、大ロット出庫」のパレット保管に最適です。また、台車（トレー）による搬送のため、パレットの状態を選ばず、シンプルな構造でコストの安いプッシュバックラックです。
一般的な傾斜コンベアタイプとは違い、パレットの自走による加速と停止時の荷崩れの心配がありません。壁際にスライドラックを設置し、スペースを有効利用できます。
POINT

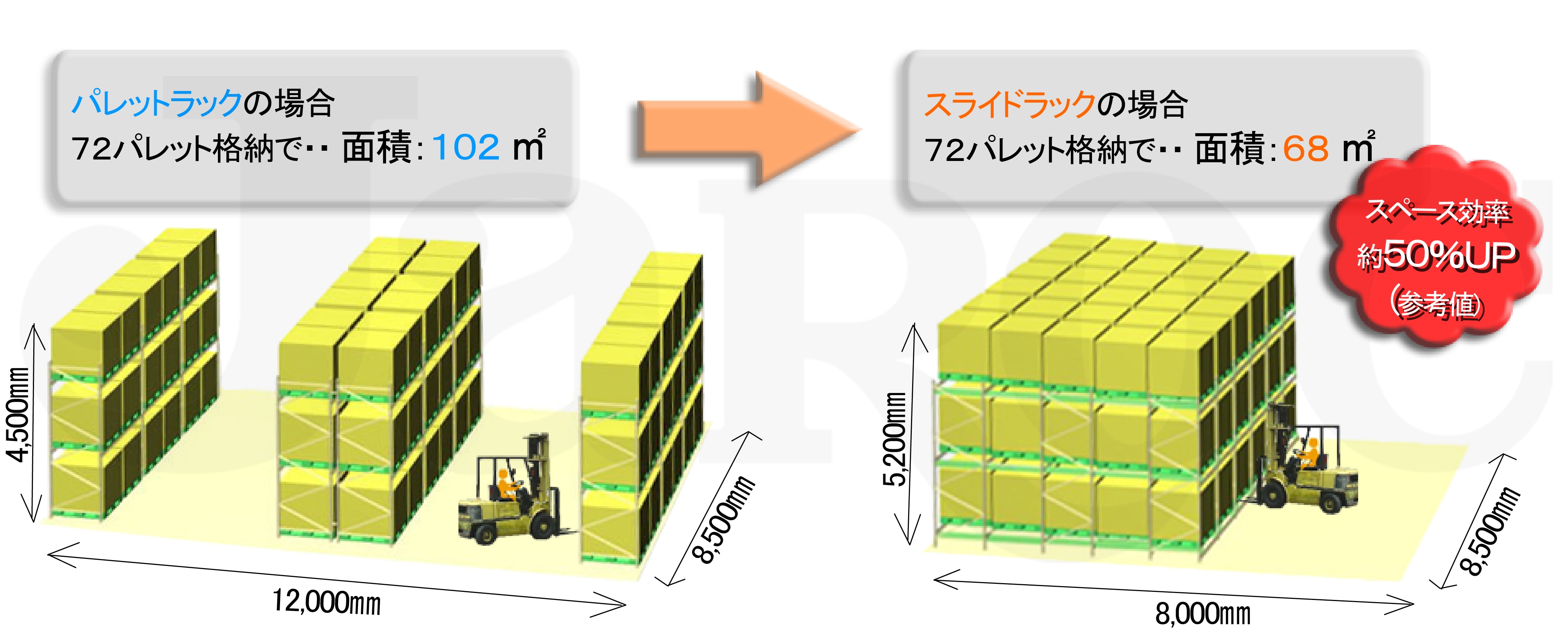

格納効率をグンと高めます！

MOVIE
POINT

動力不要で先入れ後出し

動力レスのストレージラック

≪奥行方向≫
5パレットを越える運用は、上部空間のデッドスペースが大きくなり不向きです。

先入れ後出し


壁面に設置し、スペースを有効利用できます。

動力不要

レール上を台車が走行するためパレットの状態に左右されず、スムーズに搬送されます。

コンベアレスのストレージ

台車による自走タイプ搬送のためパレットの状態（裏面の形状や劣化）による使用上の制限がありません。

ショールームでも見学可能

ジャロックショールームにて見学をご希望される方は、その旨をお電話かお問合せフォームにてお伝えください。見学の日時に関しては、ご希望の日程をお知らせくださいませ。

製品情報

用途 奥行き方向5パレット以内で、大量商品を先入れ後出し管理。
特徴 ・シンプル機構で、大量のパレット保管を実現。「大ロット入庫、大ロット出庫」のパレット保管に最適です。
・台車（トレー）による搬送のため、パレットの状態を選ばず、シンプルな構造でコストの安いプッシュバックラックです。



規格

格納パレットサイズ 1,100×1,100mm / 1,200×1,000mm / 1,400×1,100mm
格納パレット重量 〜1,000kg／PL



※規格品以外にも設置場所・用途に合わせたプランニングを致します。お気軽にお問い合わせください。

スライドラック台車

パレット積みのものをさらに台車に載せて搬送します。

メンテナンスコスト削減

台車自走式のためパレット材質や裏面の形状による使用パレットの制限がありません。

入出庫も単純作業

フォークリフトによる入出庫作業は通常の入出庫作業と同様。無駄な動作は不要です。

メンテナンスコスト削減

単純構造で据付工事も短期間。動力を使わないため、メンテナンスコストが安く済みます。

操作手順

動力レスのストレージラック ： トレー搬送のため使用パレットの制限なく現有のパレットがそのままお使いできます。

入庫方法

①一番上の台車（図：赤い台車）の上にパレットを載せ格納します。

②次のパレットは一番上の台車を押し込みながら2台目の台車（図：黄色い台車）に載せます。
以降同様にパレットを格納します。

出庫方法

①一番手前のパレットを出庫します。

②レールの傾斜により、それより後の台車が手前に移動してきます。以降同様にパレットを出庫します



スライドラック／プッシュバックラックと　シフトラック比較


〜お客様の物流形態にあわせた選択を〜

弊社のスライドラックとシフトラックは、保管形態は似ていますが、使用条件が異なります。お客様の物流形態・パレットの種類などにあわせてお選び下さい。

※規格品以外にも設置場所・用途に合わせたプランニングを致します。お気軽にお問い合わせください。

  スライドラック／プッシュバックラック シフトラック
入庫作業 パレットはスライド台車の上に載せて入庫。 〇 パレットはコンベアに載せて入庫。 〇
出庫作業 パレットはスライド台車の上から出庫。 〇  フォークリフトの爪でプッシュバーを押しパレットを手前に引き出し出庫。 〇
パレットの搬送  先入れ後出しタイプのみ △ 先入れ先出し、先入れ後出し。
どちらのタイプでも設計対応可能。		 〇
使用上の安全性 台車は1パレット分のみの自走なのでスピードは出ず安全。 〇  フォークの爪で押しながらパレットを手前に引き出すので過度な加速や急停止の心配なし。 〇
格納奥行間口 台車を重ね合わせた分のデッドスペースが上部空間に発生。奥行パレット数が多いほどデッドスペースが大きくなる。（最大5パレットまで） △ 最大16パレット（約18m）まで奥行方向にパレット格納可能。 〇
使用パレット パレットのたわみによる使用制限など無し。 〇  たわみが発生するパレットは使用不可。特に木製は要注意。底面の破損や突起物も使用不可。 △
格納効率
（参考値）		 パレットラック格納と比べて、
面積効率：50%〜70%UP
容積効率：30%〜45%UP		 ◎ パレットラック格納に比べて、
面積効率：50%〜70%UP
容積効率：30%〜50%UP		 ◎
